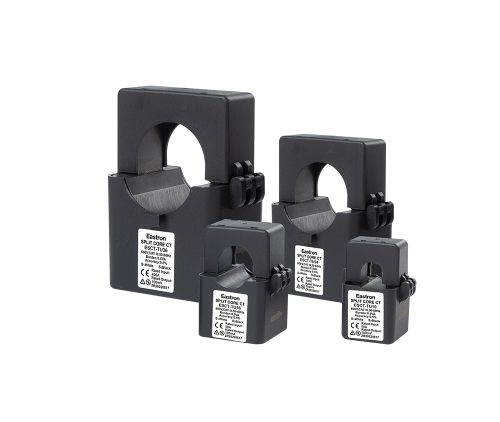

Трансформатор тока ESCT-TU24-250
Арт. ESCT-TU24-250
Характеристики
Частота, Гц
—
50-60
Номинальный ток, А
—
от 5 до 250
Трансформатор тока ESCT-TU24-250
Арт. ESCT-TU24-250
Характеристики
|
Частота, Гц
|
50-60 |
|
Номинальный ток, А
|
от 5 до 250 |
|
Выходной ток, А
|
0.04 |
|
Точность
|
0,5 или 1 от 20% до 120% номинального тока |
|
Напряжение изоляции (АС), В
|
600 |
|
Максимальное первичное напряжение, В
|
5000 переменного тока (изолированный проводник) |
|
Диэлектрическая прочность
|
2,4кВ/1мА/1 мин |
|
Рабочая температура
|
-12 ~ +75 °C |
|
Рабочая влажность
|
<85% |
|
Материал корпуса
|
PC / UL94-V0 |
|
Материал сердечника
|
Пермаллой |
|
Внутреннее заполнение
|
Эпоксидная смола |
|
Провода для подключения
|
UL 1015, витая пара, 22AWG |
Серия ESCT-TU представляет собой разборный трансформатор тока. Модель ESCT-TU24-250 предназначена для преобразования входного тока до 250А в выходной ток 40мА. Проходное отверстие составляет 24 мм. Этот трансформатор тока идеально подходит для существующих электрических систем. Конструкция с разборным сердечником позволяет бесконтактно измерять ток с помощью индукции магнитного поля, не требуя отсоединения провода для установки трансформатора тока.
